納米光觸媒二氧化鈦應(yīng)用十分廣泛，特別是在紡織品上的加工應(yīng)用也較為普及，山東中康新材料在這里為大家介紹下在紡織品上的加工方法及存在問(wèn)題。

一.在紡織品上的加工方法

加工方法納米光觸媒應(yīng)用于紡織品主要有兩種方法：纖維處理和織物整理。

在化學(xué)纖維方面，通過(guò)熔融紡絲的方法將納米光觸媒顆粒摻入聚合物本體，得到納米功能纖維。由于光觸媒被聚合物包覆，無(wú)法接觸外界，光催化效率很低，于是有人對(duì)混有二氧化鈦粉體的聚酯纖維減量加工（減量率為５％-３０％），使纖維內(nèi)部的二氧化鈦盡量露出表面，獲得較好的光催化效果。在天然纖維方面，一般采用后整理的方法，使納米光觸媒固著在纖維表面，發(fā)揮光催化功能。常用的整理工藝有涂層整理、交聯(lián)等。大致工藝流程為：制備分散液-浸軋或涂層-烘干-焙烘。YURANOVA等人將分子級(jí)的ＳｉＯ２和二氧化鈦膠體混合，加熱后會(huì)產(chǎn)生交聯(lián)，形成３-Ｄ的網(wǎng)狀結(jié)構(gòu)，對(duì)棉織物進(jìn)行涂層整理，整理后的自清潔效果要明顯優(yōu)于單獨(dú)使用二氧化鈦涂層整理的效果。

相關(guān)閱讀：可見(jiàn)光響應(yīng)型納米光觸媒溶液的生產(chǎn)方法

二.加工中存在的問(wèn)題

１.光觸媒二氧化鈦分散性問(wèn)題

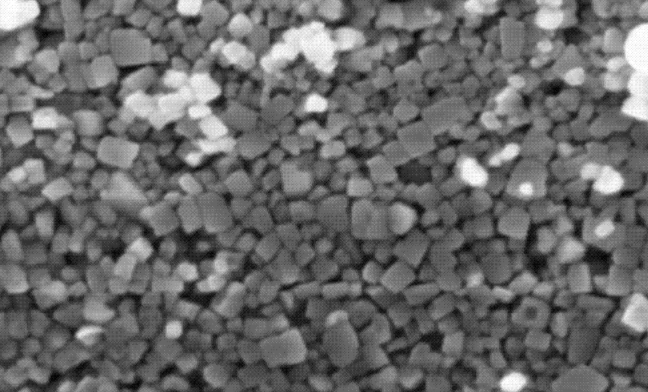

目前商品化的光觸媒二氧化鈦都是粉體狀態(tài)，分散性差。納米二氧化鈦顆粒粒徑小于１００ｎｍ，具有極大的比表面積和表面能，在化學(xué)纖維紡絲中加入二氧化鈦顆粒，會(huì)出現(xiàn)納米粉體團(tuán)聚、堵塞噴絲頭、紡絲斷頭、磨損織機(jī)等問(wèn)題，且納米粒子分布不勻，光催化活性低；在天然纖維后整理以及應(yīng)用過(guò)程中容易發(fā)生粒子凝聚、團(tuán)聚、形成二次粒子，使粒子粒徑變大，就會(huì)失去納米粒子的特殊表面效應(yīng)、小尺寸效應(yīng)，從而在實(shí)際應(yīng)用中失去了納米粒子的優(yōu)異性能。

2.光觸媒顆粒與纖維結(jié)合牢度問(wèn)題

光觸媒二氧化鈦本身對(duì)纖維沒(méi)有親和力，難以固著在纖維表面，浸軋后通過(guò)物理吸附固著在織物表面，一次或多次水洗后，織物就喪失了光催化能力。如通過(guò)涂層整理，依靠粘合劑固著在織物表面，雖然耐洗性有所提高，但是織物手感大大降低，并由于光觸媒顆粒被粘合劑包覆，不能接觸外界環(huán)境，光催化活性大幅下降。

3.纖維裂化問(wèn)題

將光觸媒二氧化鈦摻入到纖維中，或整理到纖維表面，由于直接接觸纖維，光觸媒二氧化鈦的強(qiáng)氧化性會(huì)直接對(duì)纖維材料或者涂層使用的粘合劑進(jìn)行降解，使纖維裂化，強(qiáng)力下降。
